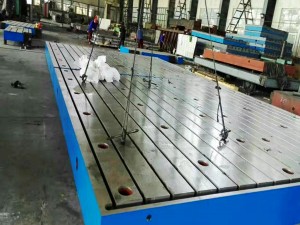

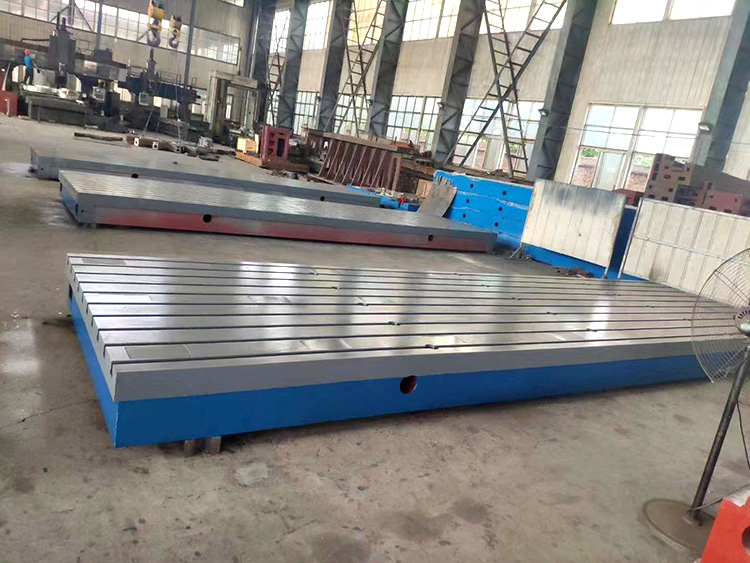

鑄鐵平板
Cast iron plate
品牌：君健牌（鑄鐵平板）
用途：鑄鐵平板又稱鑄鐵平臺，用于各種機床機械的檢驗測量，檢查零件的尺寸精度、行位偏差，精密劃線、裝配、焊接、鉚焊、組裝、檢測等檢修、維修工作中，是機床、機械制造、電子生產、造船、發電、冶金、礦山、汽車、石油、化工、石油、石化、院校、研究院所、科研單位、設計院等行業_的基本裝備。
規格：≤ 4000mm×10000mm
形式：鑄鐵平板分為筋板式和箱體式，工作面有長方形、正方形或圓形，鑄鐵平板的工作面上可加工V型槽、T型槽、U型槽和圓孔、長孔等。
材質：HT200-300高強度鑄鐵，
硬度：工作面硬度為HB170-240。
執行標準：按標準GB/T 22095-2008制造。
精度級別：按計量檢定規程JJG117-2005《平板檢定規程》鑄鐵平板分為：00級，0級，1級，2級，3級，精刨六個級別。
鑄鐵平板平面度計算公式：
000級：1×（1+d/1000） 1級：8×（1+d/1000）
0 0級：2×（1+d/1000） 2級：16×（1+d/1000）
0 級： 4×（1+d/1000） 3級：40×（1+d/1000）
①式中d代表
鑄鐵平板工作面對角線長度mm，
②距工作面邊緣0.02α）范圍內平面度公差不計，且任意一點都不行高于工作面。
